详细说明

EPM240/570 CPLD開發板送USB BLASTER下載器板載AD/DA/步進/紅外/溫傳等多個主流外設

贈送usb blaster仿真/下載器，板載20個豐富經典外設

包含實用價值的AD/DA，紅外線，步進電機，溫度傳感器

還可做單獨核心板使用，外擴多種模塊如：矩陣鍵盤等

有意向可咨詢

感謝您的關注

进入: 淘寶購買

產品編號 YX-CPLDEPM240/570KFB-RZ

产品说明

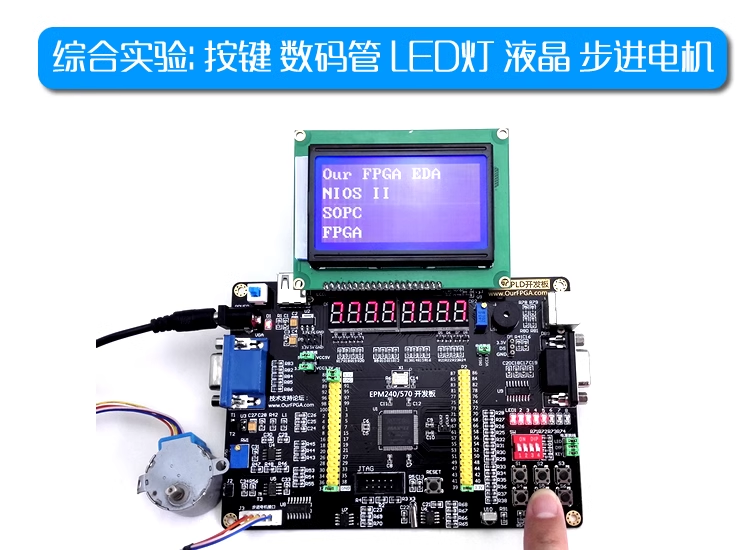

演示現場

主硬件資源
1	板載50MHz有源晶振，提供系統工作主時鐘
2	提供備用時鐘焊盤（（需自行提供需要的時鐘，在PCB板的背面）
3	采用全新原裝進口1117-3.3V穩壓芯片，提供CPLD工作電壓
4	精心的去耦設計，采用大量去耦電容
5	提供5V直流電源插座
6	提供USB供電
7	紅色電源指示燈
8	自鎖按鍵電源開關
9	一個系統復位按鍵Reset，也可做為用戶輸入按鍵
10	所有IO口通過2*20排針引出，2.54mm間距
11	所有IO引腳編號均清晰標明，使用過程中不用總是查看原理圖的I/O管腳對應，十分方便
豐富外設資源
1	板載6個獨立按鍵，可做按鍵控制，數字邏輯基礎實驗等
2	板載8位LED發光二極管，做數字邏輯基礎流水，顯示等實驗
3	板載8位數碼管，做動態或靜態數碼管顯示實驗，頻率計，秒表等
4	板載4位撥碼開關，可做開關控制等實驗
5	板載1位蜂鳴器，可用作發聲及音樂實驗
6	設有LCD1602液晶屏接口，做字符顯示實驗（不包括LCD）
7	設有LCD12864液晶屏接口，做漢字、字符等顯示實驗(不包括LCD）
8	RS232串口，可做串口通訊實驗
9	PS2接口，可做PS/2鍵盤實驗
10	具有溫度傳感器接口（標配不帶溫傳元件），可以做溫度計實驗

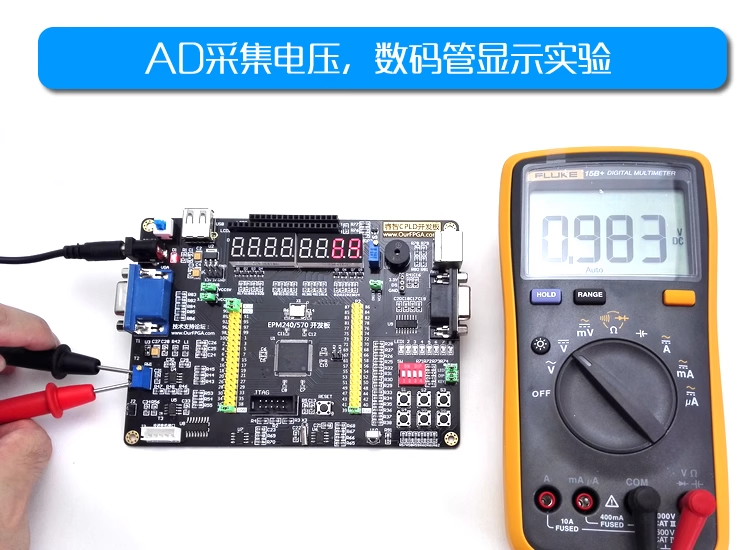

11	TLC549 AD轉換器，可以做電壓表等實驗

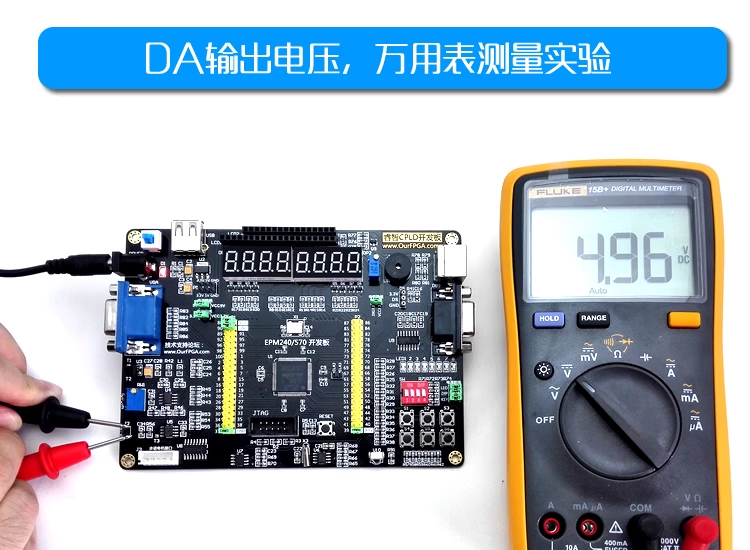

12	TLC5615 DA轉換器，可做DA輸出控制實驗
13	ULN2003步進電機控制模塊
14	紅外線接收模塊
15	VGA接口，可做顯示器實驗等
16	32.768KHz基準晶振
17	TL431，可作為2.5V電壓基準源
18	可調電位器，調節DA值
19	I2C串行EEPROMAT24C08，做IIC總線實驗
20	PCF8563T實時時鐘
配套軟件資源及資料（配套的資料發網盤地址，沒有光盤）
1	提供詳細用戶手冊
2	提供QuartusII 11.0版本（支持中文注釋）軟件包，quartus13.0 SP1軟件包、quartus 16.1軟件包
3	提供PDF格式原理圖
4	提供豐富的參考例程,目前以Verilog為主，VHDL例程稍晚更新
5	精選CPLD、FPGA相關電子書
6	珍藏開發參考資料包
7	精選學習參考視頻（好評后發網盤地址）
8	配套開發板視頻即將推出，敬請關注
